Perspectiva Isométrica no AutoCAD

     A perspectiva do tipo isométrica é um caso particular de projeção cilíndrica ortogonal. Este tipo de perspectiva possui três faces oblíquas ao plano de trabalho inclinadas a 30° da horizontal e tem a característica de manter suas medidas em verdadeira grandeza ISO = mesma MÉTRICA = Medida.

      Para facilitar a criação de desenhos em perspectiva isométrica o AutoCAD possui a opção ISOMETRIC SNAP que ao ser selecionada altera os eixos de desenho do AutoCAD facilitando e agilizando a criação de desenhos em perspectiva. As perspectivas isométricas são utilizadas frequentemente em estereogramas de instalações hidrosanitárias.

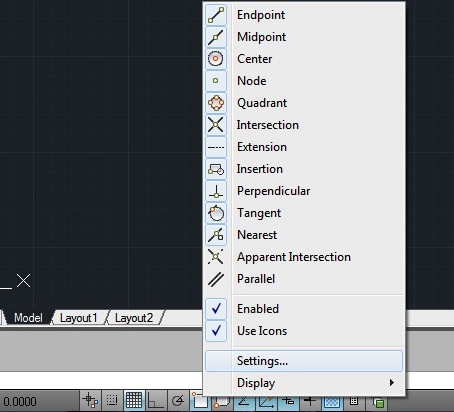

Para ativar o desenho em perspectiva isométrica no AutoCAD devemos clicar com o botão direito do mouse em qualquer um dos ícones de ferramenta de captura e logo após clicar em Settings, como mostra a figura abaixo.

Fazendo isso, será aberta uma janela para a configuração das ferramentas de captura, Snap e Grid. Nesta janela devemos selecionar a opção isometric snap e clicar em OK como mostra a figura abaixo.

Ao selecionar o isometric snap já será possível notar uma diferença no cursor do mouse no AutoCAD, ele estará em uma posição diferente, própria para o desenho em perspectiva isométrica. Para modificar a posição do cursor e desenhar linhas na horizontal devemos pressionar a tecla F5. A figura abaixo mostra um exemplo de figura desenhada em perspectiva isométrica.
